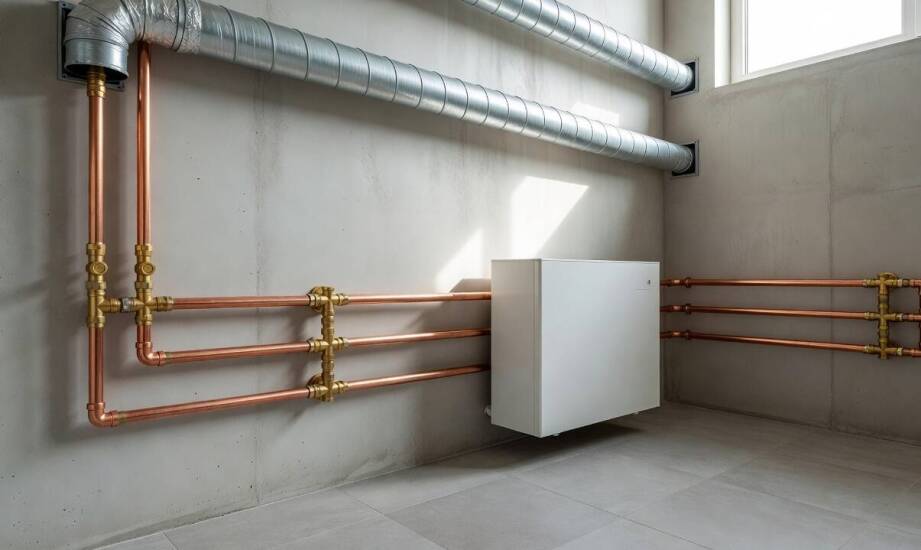

Jak zaplanować wspólny układ dla pompy ciepła, rekuperacji i instalacji wodno-kanalizacyjnej

Wspólne planowanie pompy ciepła, rekuperacji i instalacji wodno-kanalizacyjnej na wczesnym etapie inwestycji pozwala uniknąć kosztownych przeróbek gotowego budynku. Poszczególne systemy traktowane niezależnie od siebie generują wysokie ryzyko krzyżowania się rur, kanałów wentylacyjnych i przewodów elektrycznych w miejscach uniemożliwiających ich prawidłowy montaż. Koordynacja prac instalacyjnych jeszcze przed wylaniem posadzek i położeniem tynków ogranicza konieczność kucia gotowych przegród oraz ułatwia późniejsze prace wykończeniowe. Zintegrowane podejście do obiegu grzewczego i układu wymiany powietrza zapewnia optymalne parametry pracy całego systemu, co bezpośrednio przekłada się na znacznie niższe zużycie energii elektrycznej. Prawidłowy projekt uwzględnia zarówno dokładne gabaryty urządzeń, jak i specyfikę prowadzenia poszczególnych mediów przez stropy, podłogi i ściany nośne.

Jak zaplanować układ urządzeń w pomieszczeniu technicznym?

Właściwe rozmieszczenie sprzętu w kotłowni wymaga bezwzględnego uwzględnienia minimalnych odległości serwisowych dla każdego z montowanych modułów. Jednostka wewnętrzna pompy ciepła oraz duży rekuperator wymagają zazwyczaj pozostawienia od 70 do 100 centymetrów wolnej przestrzeni manewrowej z przodu i po bokach. Zbyt ciasne upakowanie centrali wentylacyjnej tuż obok zasobnika ciepłej wody użytkowej całkowicie uniemożliwia swobodną wymianę filtrów, regularne czyszczenie wymiennika krzyżowego czy szybki dostęp do zaworów odcinających wodę.

Trasy głównych przewodów grzewczych, rur wodociągowych oraz szerokich kanałów rekuperacji trzeba wytyczyć tak, aby nie kolidowały ze sobą pod sufitem i w wąskich szachtach instalacyjnych. Szczególną ostrożność należy zachować podczas projektowania układów grawitacyjnych. Odpływy kondensatu z tacy ociekowej pompy ciepła oraz z bloku wymiennika rekuperatora muszą być prowadzone z zachowaniem stałego spadku rzędu jednego lub dwóch procent. Skropliny najlepiej odprowadzać do jednego punktu zrzutu podłączonego wprost do kanalizacji domowej. Wymaga to zastosowania specjalnych syfonów zapobiegających cofaniu się nieprzyjemnych zapachów z pionów sanitarnych. Brak odpowiedniego spadku rur zrzutowych prowadzi do zalegania brudnej wody, co w nieogrzewanych strefach budynku grozi zamarzaniem instalacji zimą.

Obieg grzewczy zasilający ogrzewanie podłogowe współpracuje bezpośrednio z układem wentylacji mechanicznej przez cały rok. Prawidłowo zaprojektowana rekuperacja odzyskuje energię cieplną z powietrza wywiewanego i obniża całkowite zapotrzebowanie energetyczne budynku. Parametr ten ma absolutnie kluczowe znaczenie podczas matematycznego doboru optymalnej mocy sprężarki w urządzeniu grzewczym. Przewymiarowana sprężarka będzie pracować w niekorzystnym cyklu krótkich załączeń, co gwałtownie przyspieszy zużycie jej mechanicznych podzespołów. Z kolei wspólne poprowadzenie cienkich rur nawiewnych tuż obok niezaizolowanych rur z gorącą wodą powoduje niekontrolowane nagrzewanie się chłodnego powietrza podczas upalnych letnich dni.

Dlaczego warto zostawić rezerwę na przyszłą rozbudowę?

Projektowanie instalacji wyłącznie pod aktualnie kupowane urządzenia stanowi częsty błąd mszczący się finansowo podczas pierwszej poważniejszej modernizacji. W pomieszczeniu technicznym zawsze opłaca się wygospodarować dodatkowe miejsce pod montaż bufora ciepła, zdecydowanie większego zasobnika lub dodatkowych obiegów pompowych. Umieszczenie zapasowych przepustów w żelbetowych stropach i ścianach fundamentowych pozwala w przyszłości wyprowadzić nowe przewody bez konieczności naruszania struktury nośnej budynku. Taka przemyślana rezerwa drastycznie ułatwia późniejszą integrację układu grzewczego z panelami fotowoltaicznymi czy rozbudowanym systemem chłodzenia pasywnego.

Praktyka instalacyjna firmy Hydro-Instal Piotr Gera pokazuje, że odpowiednio wczesne rozplanowanie tras dla pompy ciepła w Dębicy czy okolicach skutecznie minimalizuje ryzyko trudnych do ominięcia kolizji z rurami kanalizacyjnymi. Projektant uwzględniający jednoczesny montaż centrali wentylacyjnej i modułu ogrzewania starannie dba o właściwe proporcje obydwu układów. Dopasowanie średnic rur dystrybucyjnych do realnych oporów przepływu powietrza oraz wody zapobiega wielu późniejszym problemom eksploatacyjnym. Brak takiej podstawowej spójności projektowej skutkuje zazwyczaj podwyższonym poziomem hałasu na kratkach wentylacyjnych oraz mocno nierównomiernym dogrzewaniem najbardziej oddalonych pomieszczeń w domu.

Problemy montażowe uderzają najmocniej przy próbach przejścia kanałami przez gęsto zbrojone stropy monolityczne. Zbyt małe otwory technologiczne wymuszają stosowanie ostrych załamań na elastycznych kanałach wentylacyjnych, co gwałtownie zwiększa fizyczne opory przepływu. Bezpośrednio skutkuje to znacznie wyższym poborem prądu przez wentylatory rekuperatora oraz uciążliwym, świszczącym szumem w sypialniach. Nakładanie się kanałów o dużej średnicy z rurami kanalizacyjnymi wymusza nienaturalne wyginanie odpływów, a to z kolei mocno zwiększa ryzyko zatorów w domowych rurach sanitarnych.

Prawidłowe zestawienie całego układu grzewczego, sieci wentylacyjnej i pionów sanitarnych na jednej spójnej planszy projektowej gwarantuje płynny przebieg prac instalatorskich. Koordynacja technicznych wytycznych dla hydraulików oraz instalatorów wentylacji pozwala optymalnie wykorzystać dostępną kubaturę w szachtach ściennych i małym pomieszczeniu technicznym. Profesjonalnie zintegrowane instalacje domowe pracują znacznie ciszej, zużywają mniej energii elektrycznej i zapewniają bezproblemowy dostęp serwisowy do wszystkich newralgicznych komponentów. Perspektywa długoterminowa pokazuje jasno, że oszczędności wynikające z braku kosztownych przeróbek i stabilnej pracy sprzętu błyskawicznie rekompensują czas poświęcony na precyzyjne rozrysowanie układu przed startem budowy.
